DMX-アナログコンバータを作るための核となるICが入荷しました。
Maxim の MAX528CPP です。お値段は中華電機で1,300円ほど。安くはないけど高くもないからありでしょ。
とりあえずは頭の体操程度にブレッドボードで組んでみましょう。
構成ですが、DMXをPICで受けSPIでMAX528を制御します。MAX528からの出力はフルバッファモードにして出力アンプは付けない方向で。
アナログユニット側の入力インピーダンスが不明ですが、0.3スケアの信号線で100m引けるならば10kΩ以下ってことは考えにくいので1mA程度かなと。
MAX528のデータシートをイマイチ理解しきれていないのもありますが、トータル出力20mA、各DA出力5mAくらいが最大定格っぽい。
#器具の製作 #照明器具
Maxim の MAX528CPP です。お値段は中華電機で1,300円ほど。安くはないけど高くもないからありでしょ。
とりあえずは頭の体操程度にブレッドボードで組んでみましょう。
構成ですが、DMXをPICで受けSPIでMAX528を制御します。MAX528からの出力はフルバッファモードにして出力アンプは付けない方向で。
アナログユニット側の入力インピーダンスが不明ですが、0.3スケアの信号線で100m引けるならば10kΩ以下ってことは考えにくいので1mA程度かなと。
MAX528のデータシートをイマイチ理解しきれていないのもありますが、トータル出力20mA、各DA出力5mAくらいが最大定格っぽい。
#器具の製作 #照明器具
ウシオさんの1kwクセノンピンが不調であります。
常にではないのですが、濁った＃18というか茶色っぽくなったり光量が落ちたりスパークすらしなくなったりします。
電源条件が悪いとか球の劣化とかってのが普通の疑いだと思いますが、条件の良い100vでも200vでも、新しい球でも古い球でも不規則に発生します。
数年前から稀に起こっていたので球を新しくしたりしたのですが、頻度が増しているので流石にヤバイ。。。
自力はムリなのでメーカーさんに修理を依頼します。ウシオさんのテクニカルセンターは茨城県つくば市にありますのである意味近所。来週直に持ち込みの予定。
にして、原因を知りたい・・・。どちらかと言えば興味として。
状況を鑑みるに、電路のどこかが腐食しているか緩んでいると予想。それが本体なのかケーブルなのか整流器なのかはわかりませんが、整流器の回路は正しい電流を出しているのにランプまで届いていないのではないか？というのが今のところの疑い。
興味はともかく、このままでは夏から冬のディナーショーがヤバイ。
湿度100%とか降雨の野外現場でも使ってきましたので湿気にやられたんかなぁ～。そんな現場の後に必ずしも天日干ししなかったこともありますし。
#器具の修理
常にではないのですが、濁った＃18というか茶色っぽくなったり光量が落ちたりスパークすらしなくなったりします。
電源条件が悪いとか球の劣化とかってのが普通の疑いだと思いますが、条件の良い100vでも200vでも、新しい球でも古い球でも不規則に発生します。
数年前から稀に起こっていたので球を新しくしたりしたのですが、頻度が増しているので流石にヤバイ。。。
自力はムリなのでメーカーさんに修理を依頼します。ウシオさんのテクニカルセンターは茨城県つくば市にありますのである意味近所。来週直に持ち込みの予定。
にして、原因を知りたい・・・。どちらかと言えば興味として。
状況を鑑みるに、電路のどこかが腐食しているか緩んでいると予想。それが本体なのかケーブルなのか整流器なのかはわかりませんが、整流器の回路は正しい電流を出しているのにランプまで届いていないのではないか？というのが今のところの疑い。
興味はともかく、このままでは夏から冬のディナーショーがヤバイ。
湿度100%とか降雨の野外現場でも使ってきましたので湿気にやられたんかなぁ～。そんな現場の後に必ずしも天日干ししなかったこともありますし。
#器具の修理
今度は丸椅子を作るハメになりました。
舞台装置として丸太をイメージしたものです。
丸太・・・通常なら芯を作って新聞紙みたいなモノを糊で貼っていくか樹脂を塗りつけて形にしますが、リアル感は不要で完全な円筒でいい代物です。正に丸椅子。
外周の木肌柄は手書きしている時間がないので看板屋さんにステカンやノボリで使う生地に木肌を印刷してもらって取り廻してみます。以前からひな壇のケコミなどに使えないかと思っていた方法を今回試してみます。和物などでグレーケコミを貼るのも飽きてきたので、和柄をケコミに出来ないかと思っていたのです。
その前に、丸椅子を作らねば。
どうしたら安価に簡単に作れましょう。
#ガチ工作 #舞台装置
舞台装置として丸太をイメージしたものです。
丸太・・・通常なら芯を作って新聞紙みたいなモノを糊で貼っていくか樹脂を塗りつけて形にしますが、リアル感は不要で完全な円筒でいい代物です。正に丸椅子。
外周の木肌柄は手書きしている時間がないので看板屋さんにステカンやノボリで使う生地に木肌を印刷してもらって取り廻してみます。以前からひな壇のケコミなどに使えないかと思っていた方法を今回試してみます。和物などでグレーケコミを貼るのも飽きてきたので、和柄をケコミに出来ないかと思っていたのです。
その前に、丸椅子を作らねば。
どうしたら安価に簡単に作れましょう。
#ガチ工作 #舞台装置
DA変換は構想だけ進めてしばらくは棚上げかな。ガッツリ取り組めば実働4-5日で作れると思うのですけどね。
ユニット関係は DX1220 を２台入れたラックにスプリッターを実装するのが先です。
頭がとっちらかって何から何をしたらいいのかゴチャゴチャです。本業もデータやら美術やら課題が多すぎ。
挙句の果てには倉庫の棚も作らねばなりません。部下が倉庫の整理を頑張ってくれているのでやりやすいようにしてやらんと。物とレイアウトの都合でありがちな棚ではダメなので作るしかありません。
頭を冷やして課題を整理しましょうかねぇ～。
#器具の製作
ユニット関係は DX1220 を２台入れたラックにスプリッターを実装するのが先です。
頭がとっちらかって何から何をしたらいいのかゴチャゴチャです。本業もデータやら美術やら課題が多すぎ。
挙句の果てには倉庫の棚も作らねばなりません。部下が倉庫の整理を頑張ってくれているのでやりやすいようにしてやらんと。物とレイアウトの都合でありがちな棚ではダメなので作るしかありません。
頭を冷やして課題を整理しましょうかねぇ～。
#器具の製作
DA変換には MAX528 を使おうかと思案中です。SPI制御で最大11v5mAを8ch扱えます。コレを２個使えば12ch対応出来ます。
東京スイッチングさんにお聞きしたところ信号は 5mA も供給出来れば十分とのことでしたのでバッファアンプ無しで行けそうです。少し怖いところもありますので４回路内蔵のオペアンプを入れようかな・・・
MAX528は日本国内では扱いが少ないようですが、手持ち在庫が少しありますし中国なら手に入ります。
#器具の製作
東京スイッチングさんにお聞きしたところ信号は 5mA も供給出来れば十分とのことでしたのでバッファアンプ無しで行けそうです。少し怖いところもありますので４回路内蔵のオペアンプを入れようかな・・・
MAX528は日本国内では扱いが少ないようですが、手持ち在庫が少しありますし中国なら手に入ります。
#器具の製作
東京スイッチングさんの調光ユニットがあります。購入してから25年以上経っていますが壊れる気配は皆無。丈夫さはピカイチ。
ただしフルアナログなのでDA変換が必須です。昨今はDA変換が一般には売ってませんので入手先を探すか製作を考えねばなりません。
製作は8chのDA変換ICを使えば簡単に作れそうですが、どんなDA回路を使ってもマイナス電位が必要。+12vと-5vが理想ですが最近は複合タイプのスイッチング電源の選択肢が少なくなりどうしたものかと思案しておりました。
基本に立ち戻って調べなおしたところ、スイッチング電源を直列にすれば良いらしい。トランスで絶縁されているなら電位は相対的ですからそうなるわな。マイナス側のスイッチング電源のアース処理には注意が必要ですけど。
電源が解決したら設計を進められます。
#器具の製作
ただしフルアナログなのでDA変換が必須です。昨今はDA変換が一般には売ってませんので入手先を探すか製作を考えねばなりません。
製作は8chのDA変換ICを使えば簡単に作れそうですが、どんなDA回路を使ってもマイナス電位が必要。+12vと-5vが理想ですが最近は複合タイプのスイッチング電源の選択肢が少なくなりどうしたものかと思案しておりました。
基本に立ち戻って調べなおしたところ、スイッチング電源を直列にすれば良いらしい。トランスで絶縁されているなら電位は相対的ですからそうなるわな。マイナス側のスイッチング電源のアース処理には注意が必要ですけど。
電源が解決したら設計を進められます。
#器具の製作
中華電機の器具類を XLR3P から XLR5P へ換装中。ケーブルは XLR3P の方が安いし音響のも使えるので良いところもあるのですが、3P だ 5P だと使い分けるのが面倒なので 5P に統一する方向で整備中です。XLR5P の国内正規品は高価ですが、中華電機のノイトリック互換品(数世代遅れ品)は安価です。XLR5P ケーブルコネクタは200円程度、レセプタクルに至っては100円しません。

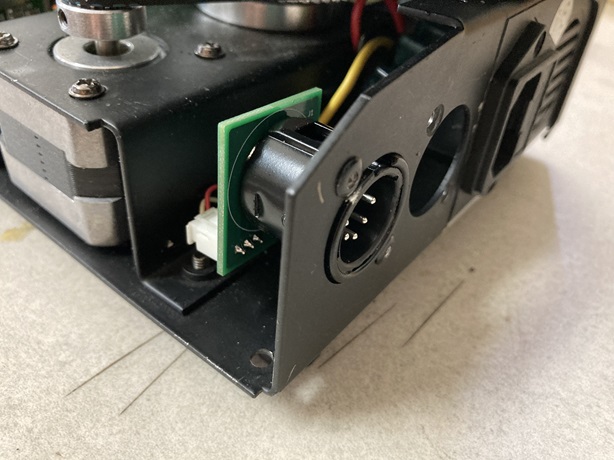

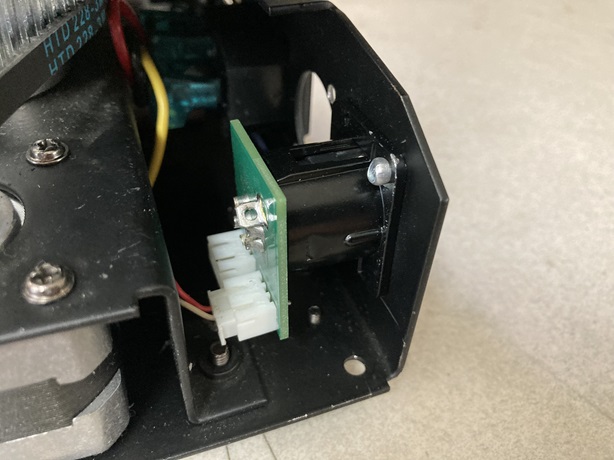

XLR5P に取り付ける専用基板も作りました。内部配線まで手を入れたくないためです。XLR5P レセプタクルの端子を差し込んでハンダ付けし XH コネクタで出すものです。オスもメスも取り付ける１枚基板にしたかったのですが、器具によってオスメスの取付間隔が数ミリ違うので使いまわしが出来ません。オス側だけ基板化し、メス側はケーブル出ししてオス側の基板に挿します。PCBGOGOさんで作ってもらい75枚38ドル、１枚あたり50セントでした。
コネクタの固定はブライドリベットです。元々はネジ止めでしたが、ナットを入れるのが大変ですし、滅多に外しませんのでいいかなと。
当面の改造課題の試作は終わりなので今後はライン作業ですが、満足なハンダ付けを出来る人材が少ないのでどうしたものか。
DMXケーブルは数年前に大規模なライトアップで使った残材で増やせそうです。カナレさんのDMX203が数百メートルあります。カナレさんの4E6Sよりもハンダ付けは楽なので皆さんに練習してもらいましょう。
余談ですが、中国の話。
主要メディアではそれほど報道されませんが、中国では不動産バブルが弾けて大騒ぎだそうな。部品関連の業者さんも親会社がこういったところだとどうなるものかと心配しています。
ただ、中国に協力会社を持つ知人によると、バブルに踊ってイイ気になっていた人たちが溺れているだけで、バブルに踊らす地道に真面目にやってきたところは影響が少ないとか。この辺りは日本で不動産バブルが弾けたときと同じですね。
#器具の修理
XLR5P に取り付ける専用基板も作りました。内部配線まで手を入れたくないためです。XLR5P レセプタクルの端子を差し込んでハンダ付けし XH コネクタで出すものです。オスもメスも取り付ける１枚基板にしたかったのですが、器具によってオスメスの取付間隔が数ミリ違うので使いまわしが出来ません。オス側だけ基板化し、メス側はケーブル出ししてオス側の基板に挿します。PCBGOGOさんで作ってもらい75枚38ドル、１枚あたり50セントでした。
コネクタの固定はブライドリベットです。元々はネジ止めでしたが、ナットを入れるのが大変ですし、滅多に外しませんのでいいかなと。
当面の改造課題の試作は終わりなので今後はライン作業ですが、満足なハンダ付けを出来る人材が少ないのでどうしたものか。
DMXケーブルは数年前に大規模なライトアップで使った残材で増やせそうです。カナレさんのDMX203が数百メートルあります。カナレさんの4E6Sよりもハンダ付けは楽なので皆さんに練習してもらいましょう。
余談ですが、中国の話。
主要メディアではそれほど報道されませんが、中国では不動産バブルが弾けて大騒ぎだそうな。部品関連の業者さんも親会社がこういったところだとどうなるものかと心配しています。
ただ、中国に協力会社を持つ知人によると、バブルに踊ってイイ気になっていた人たちが溺れているだけで、バブルに踊らす地道に真面目にやってきたところは影響が少ないとか。この辺りは日本で不動産バブルが弾けたときと同じですね。
#器具の修理
MPLABXv5.5 にて PIC の書き込みが出来ました。
以前はその場しのぎの成り行きでやっていたので、今回は設定と手順をまとめた次第です。
MPLABX の操作・設定、コンフィゲーションビットの設定、XC8 の書式がわかれば MPLABv8 と大差ありません。この辺りがモヤモヤしていると言えばそれまでなんですけどね。
ただ、Pickit3 は動くのですが Pickit4 はダメ。PIC を見つけてくれないし、Pickit4 とは別に不明なシュミレータ/プログラマも表示される。壊れているのか設定が間違っているのか、新品を買って比べるのがいいのでしょうが、Pickit3 で当面はしのげるので様子見です。
#PIC
以前はその場しのぎの成り行きでやっていたので、今回は設定と手順をまとめた次第です。
MPLABX の操作・設定、コンフィゲーションビットの設定、XC8 の書式がわかれば MPLABv8 と大差ありません。この辺りがモヤモヤしていると言えばそれまでなんですけどね。
ただ、Pickit3 は動くのですが Pickit4 はダメ。PIC を見つけてくれないし、Pickit4 とは別に不明なシュミレータ/プログラマも表示される。壊れているのか設定が間違っているのか、新品を買って比べるのがいいのでしょうが、Pickit3 で当面はしのげるので様子見です。
#PIC
MPLABv8とMPLABXを共存させる場合、「MPLAB driver switcher」を用いてUSB接続されるデバイスのドライバを切り替えなければならないらしい。
ただし、MPLABXの後にMPLABv8をインストールするとスッキリしない。バージョン順にインストールするのがいいらしい。
バージョンによる境界だが、MPASM が付属し使えるのは MPLABXv5.35 まで、Pickit3 が使えるのは MPLABX6.2 までらしい。
#PIC
ただし、MPLABXの後にMPLABv8をインストールするとスッキリしない。バージョン順にインストールするのがいいらしい。
バージョンによる境界だが、MPASM が付属し使えるのは MPLABXv5.35 まで、Pickit3 が使えるのは MPLABX6.2 までらしい。
