タグ「工具や資材」を含む投稿[35件]

Icon of admin
 ベンダーはイイ感じ。原始的で単純な曲げしか能がありませんがコレでいいのです。道具は欲張らずシンプルで丈夫がいい。高精度で複雑な物を求めるなら専門家に作ってもらえばいい。
 曲げたコーナー金具とキャスターを天板に取り付けて台車として構成してみました。貼り合わせて24tになった合板は私が乗っても涼しい顔で、取り付けたコーナー金具は壊すつもりで1kgハンマーで叩いてもビクともしません。
 以前作った現行品は20年経過してもコーナー金具の損傷が皆無で、天板の合板が剥離している物はありますが、アホかと思うほど機能を維持し廃棄になった物はありません。新規品にもこの耐久性を持たせられる期待感はありますが、経年観察をしないとわかりません。2,000円/個と言われたコーナー金具を材料費200円/個の代替案で構成しているのですから妥協線かなと。
 どんなに簡略化しても私以外の社員が作れるのか?という懸念はありますが、3x6の合板から±0.5mmの精度で切り出す技術すら持たない人がインフラ系の道具を製作することは不可能ですし、建具職人をするために就職している者はおりませんので、私が居なくなった後を考えてもどうにもなりません。特技手当などもらってもおりませんしwww
 試作段階ですが、塗装も施して完成したら写真を揚げてみようと思います。

#ガチ工作 #器具の製作 #工具や資材
Icon of admin
 このところ猛烈な勢いで工作をしております。今週は追われる課題が少ないので工場のオッサン化しております。
 同時に5品進行で通常の倍のラップで作業しております。主にLED-Barのパッケージですが、想像通りの使い勝手か今週末の現場で確認したいために急いでおります。

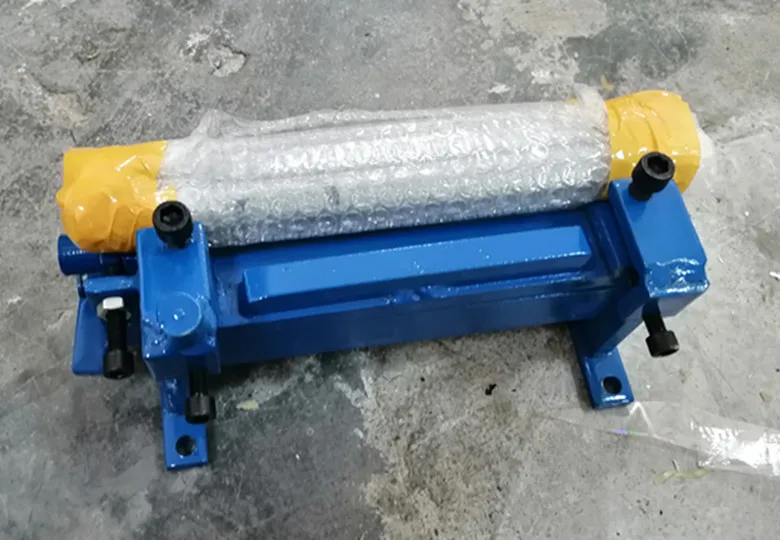

 中国から簡易ベンダーが入荷しました。幅50×3.0tの黒皮のフラットバーを曲げるために購入です。サンテナーB#50などの樹脂箱を使っていますが、これらを乗せる台車は寸法はもちろんですがコーナーに受け金具があると扱いやすい。これまでは知り合いの鉄工所で専用のコーナー金具を作ってもらっていたのですが、久しぶりに頼もうと見積りをお願いしたらあまりに高値。材料も工賃も上がっている昨今からすれば妥当ですが、直接お金を産まない用具の価格としては厳しいのでどうにか安く済ませたい。考え方を変え、ホームセンターでも入手できるフラットバーを曲げただけのLアングルで構成したら安く済むんじゃないかと思っての簡易ベンダーです。幅50×3.0tを人力で曲げるのは限界ギリギリですが思ったように曲がりますし、条件を整理すれば寸法も出ます。お世辞にも良い物とは言えませんが、自作するよりは安く精度はボチボチだけど丈夫なので費用対効果は悪くありません。しばらくは使えるかなと。

 台車の天板にする合板も高価ですが、12tのコンパネなら比較的安価なのでコレをどうにしかして構成します。とりあえず一番安いコンパネを2枚貼り合わせて24.0tとして試します。15.0tがいいのですが、在庫無いしあっても高価で使うに使えません。20年以上止まっていた物価がようやく動いているので仕方ありませんが、実入りが上がるのはまだまだ先のタイミングでコンパネが2,000円、ラワン合板よりはコスパがいいとはいえ数年前の倍はちょっとキツイ。

#ガチ工作 #器具の製作 #工具や資材
Icon of admin
 3×6のファルカタ合板の反りは直りそうな気配。
 反りの内側に水を塗り、防水シートで包んで重しをして3日程経過。かなり修正されています。
 表面は乾いてきていますが、もう一度水を塗布するべきか悩み中。
 加工が出来るのは来週ですから急ぎはありません。

追記
 予想外に時間が空いたので4日目で加工。少し反ってますが使えるレベル。
 キリコが出る木材加工は屋外ですが、雨になりそうだったので切るモノはとりあえず切る。
 9tを3枚貼り合わせしたので接着待ちですが、今日出来る作業は全て終了。

#ガチ工作 #工具や資材
Icon of admin
 それほど強度を必要としない建具には「ファルカタ合板」を使うことが多いです。
 強度はラワン合板に劣りますが、切断が楽でとても軽い素材です。表面硬度が低いですが、塗料の吸いがいいので限界まで希釈したものを染み込ませれば丈夫に仕上がります。
 ただ、ウッドショックの余波がまだ残っているのか、ホームセンターでは入手が悪く価格の割りに品質も良いとは言えません。
 コメリさんでは手に入りやすいので買ってみましたが、保管が悪いのか品が悪いのか反りが酷い。長くても300mm程度に切ってしまうので影響はありませんが、反りを直せるものなら直したい。
 反りは裏表の乾燥の違いつまり水分量のアンバランスで起こりますが、試しに300×150くらいの残材で試したのですが、反りの内側と木口に水を含ませたところ2-3日で直っていました。早速3×6サイズで実験開始。ローラーに水を含ませて反りの内側と木口に水を含ませて放置しています。
 本当なら木材を湿気らせるのは避けたいところですが、木工ボンドを塗布するのでいいかなと。

#ガチ工作 #工具や資材
Icon of admin
 珍しく連休であります。昨日は雨だったので引き籠りましたが、今日は終日晴天の様ですから家具作りの続きをしようかなと。
 先日作った丸ナットを使って2×4材を接合をするモノです。専用治具の製作からですので本体の加工まで行けるかわかりませんが進めないと終わりません。この冬は本業が予想以上に忙しいので趣味の工作の進みが遅いのは仕方ありません。

#ガチ工作 #工具や資材
Icon of admin

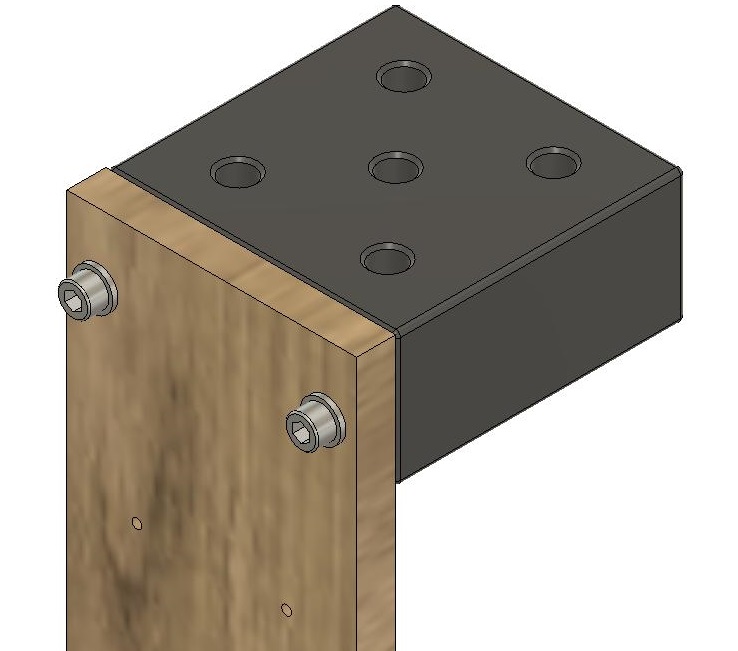

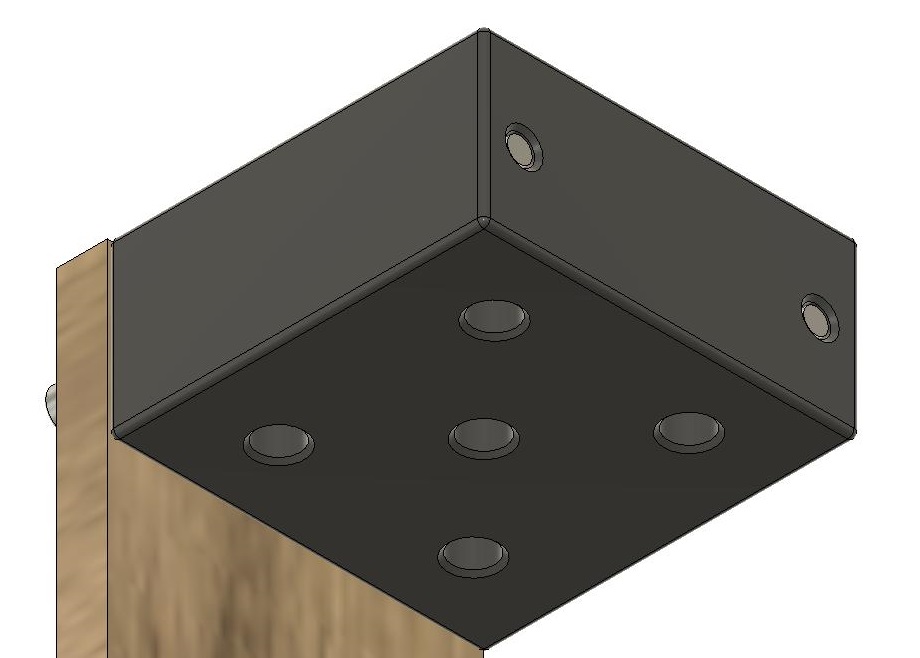

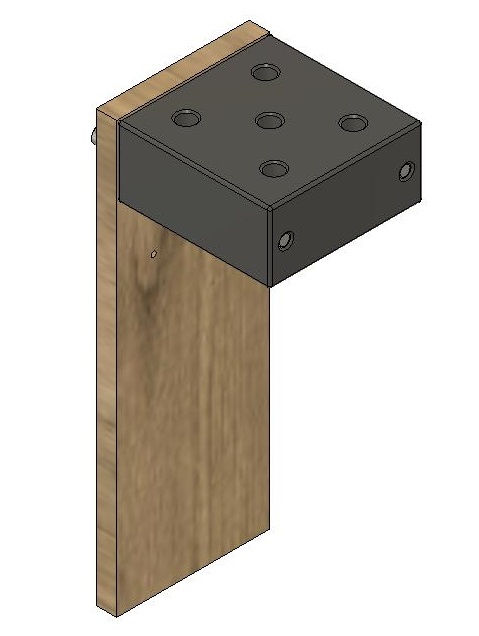

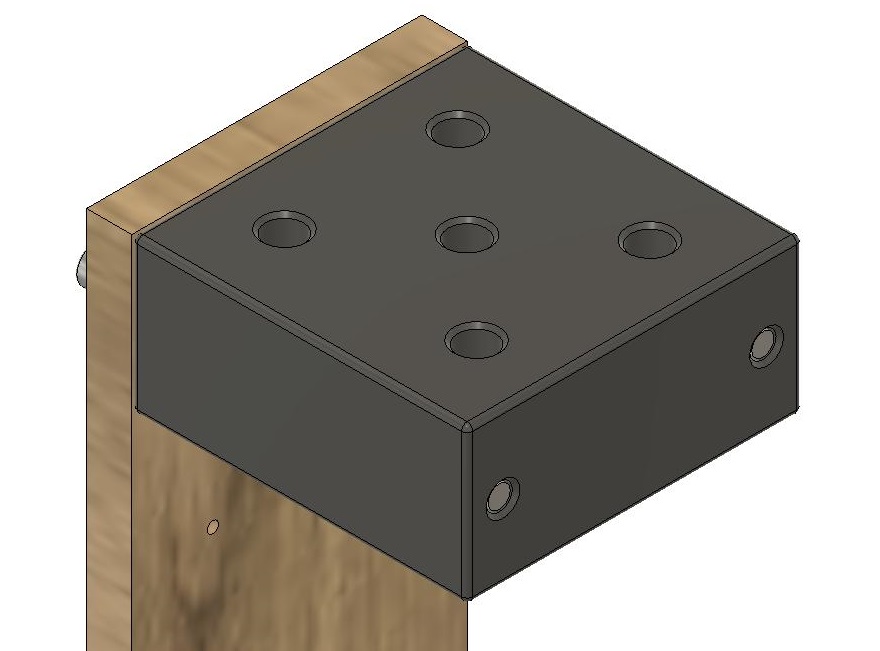

 2x4材に丸ナットと接合ボルトを入れる穴の切削をするための治具です。1mを超える木材をボール盤にセットするのが難しいため作ります。
 ブロックのガイド穴に錐を通して木材に穴を空けます。ガイド穴と錐の間に緩みはありますが、フリーハンドに比べればかなり正確な軸線を得られます。
20240221164045-admin.jpg 202402211640451-admin.jpg
202402211640452-admin.jpg 202402211640453-admin.jpg

 あてがい方はこんな感じ

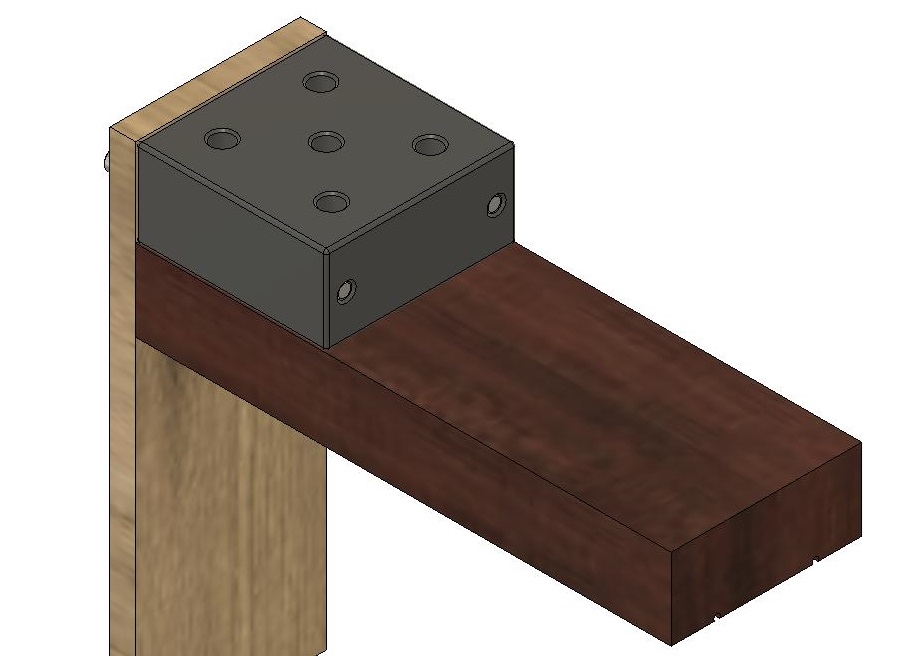

● 横使い

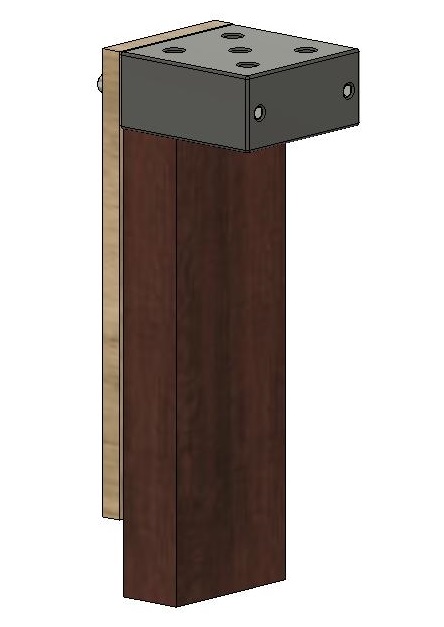

● 縦使い
 画像では小さくて見えませんが、丸ナット穴の位置を出すガイド穴もあります。Φ3mmでポンチ穴を空け丸ナット用のΦ20mm貫通穴を切削します。

#工具や資材
Icon of admin
 2x4材用の丸ノコガイドを作っています。
 切断するだけなら丸ノコ盤でいいのですし、単なるガイドなら既製品にありますが、ホゾなどの断面加工をするには一定の深さで切り込みをしたいので、その作業に適したガイドが欲しいのです。
 安定させる為にクランプも実装したいので、締めネジを取り付ける台座をプリント中です。

追記

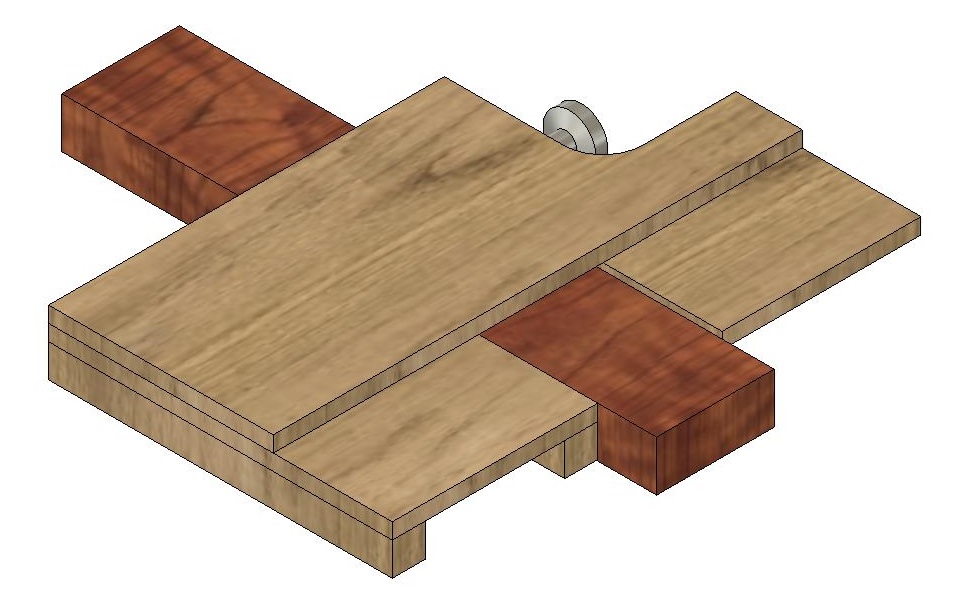

 CADで描いたものです。
20240221143430-admin.jpg 202402211434301-admin.jpg

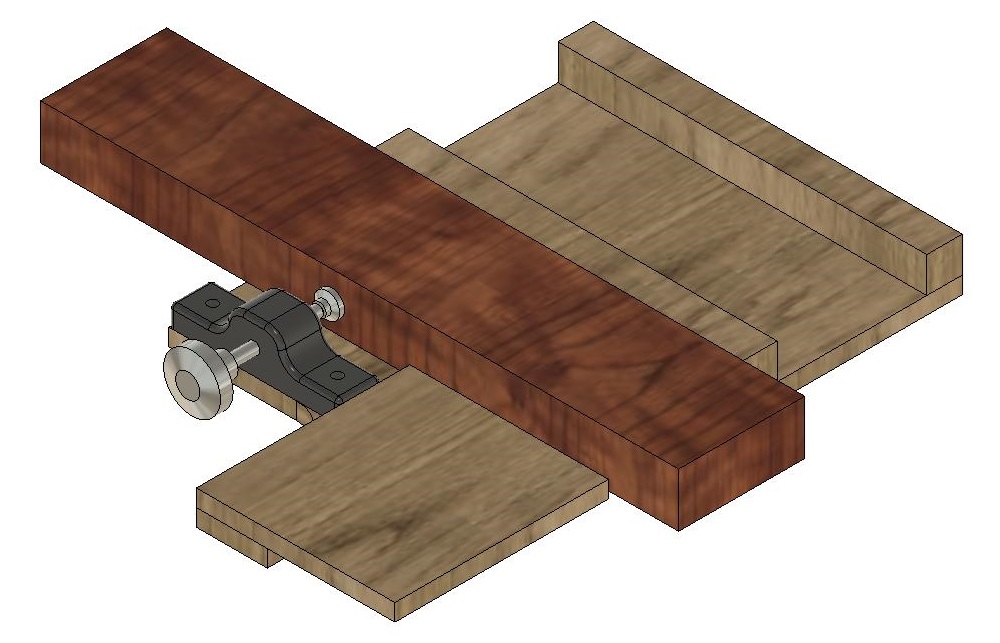

 1枚目が表、2枚目が裏です。
 丸ノコ用のL型ガイドとの違いは丸ノコを載せる受けがあることです。
 無くても出来ることですが、あれば深さを一定にしやすいと思います。

#工具や資材
Icon of admin
 合板に穴を空ける際、通常のドリルでは表面の繊維が持って行かれてパリッとしたエッジの穴になりません。
 捨て板で挟めばいいのですが、これもナカナカ面倒です。

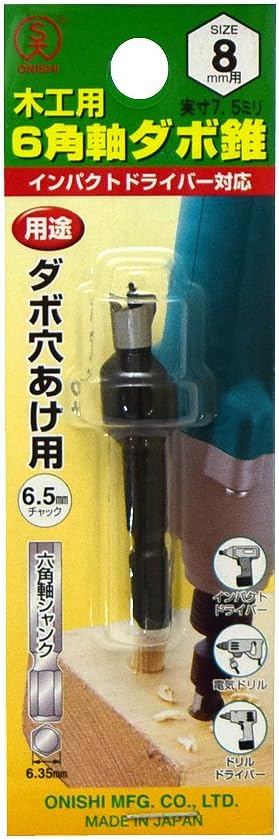

 そういえばと思って試したのが「ダボ錐」。ドリルというよりは対角に刃物が立った回転ノミといった風味。
 12tの合板にΦ10の通し穴を空けてみましたが、とてもキレイな穴です!!。
 自分で砥ぐのは不可能と思われ寿命は短いかもしれませんし、径のバリエーションも少ないのですが、これだけキレイな穴が空くならアリでしょう。貫通した下穴を空けて両面から切らないといけませんが、合板にパリッとしたエッジの穴が空くなら少しの手間を惜しんではいけません。


#工具や資材
Icon of admin
 工作では汎用部品、専用部品、仕掛品、完成品の保管を考えないとゴミ屋敷になります。汎用部品は整理してありますし、仕掛品の置き方も決めてあるのですが、専用部品や完成品の保管は雑でした。自宅の工作部屋はゴミ屋敷の一歩手前です。
 整理しやすく後で見つけやすい収納の構築となりますが、このためには箱を使って分類・整理するのが良いかと。
 ですが、どんな箱でもいいとは言えません。段ボール箱に収めると中身がわかりにくくゴチャゴチャと積まれデッドストックになりやすい。
 これまで何種類かの方法を試みましたが、フタがあって積み重ねやすく中身が見える箱が良いだろうとなりました。深さのバリエーションがあるプラ箱を定型物として採用です。少し値の張る箱ですが、物を紛失するとその分の費用が無駄になりますから箱に費用をかけてもいいかなと。モノタロウさんですぐに手に入る物でもあります。以前からこの考え方を持ってはいたのですが、安い箱は廃番になるのが早くて継続性が無かったのです。
 今週来週は比較的ゆるい日程なので、年末に出来なかった大掃除も兼ねて工作部屋の大整理です。

#工具や資材
Icon of admin
 少し前の書き込みに写真を揚げた品物は3点セットです。
 写真の物はすでに納めていますが、主機なのでこれが無いと他の2点のチェックが出来ませんので中身だけ組んだ物です。
 他の2品もほぼ組めました。部品の間違いやら組み上げミスなどが少しありましたが概ね良好です。ケースに組み付けて付属品を作れば終わりますので、ギリギリですが、最終納期には納められそうです。
 この製品群は主機となるウェブカメラ、測定データを主機に送る出先機、専用のWi-fi中継器で構成されます。すべてバッテリー駆動が前提条件なのでWi-fi中継器も作ったワケです。
 これが終われば昨年ずーっと追われていた感じから抜けられます。

 防滴LEDスポットの殻割りは「オイルパンセパレーター」なる物を使ってみようと思います。
 その名にある通り、自動車のエンジンの最下部にあるオイルパン(オイル受け)を取り外すための工具です。オイル漏れを防止するためにエンジンブロックとの間に入っているガスケットが貼り付いて外しにくくなることあるそうですが、隙間に打ち込んでコジ開けるために使います。
 こういった工具は形を真似るのは簡単ですが、硬度のある材を使い焼き入れをしなければなりませんので同じ機能を持った物を作るのは簡単ではありません。

 と、書いていたら現物が入荷。
 早速試してみると楽だこと。差込の位置によっては筐体を割るので注意が必要です。
 2つあった方が良さそうなので追加発注。

#器具の製作 #工具や資材
