LED-Bar はサイドプレートの製作は段取りがまとまったので続けるだけ。この後は専用のオベタを作ります。
純正オプションは床置きの脚だけですから吊れませんのでダボを装着する金具を作ってありますが、置きと吊りで横付けの金具を付け替えるのはいただけない。ダボを標準としてオベタを付ける使い方が我々にとって普通かなと。かといって、いわゆるオベタでは大きすぎて重すぎて灯体の置き位置も離れてしまってよろしくない。専用のオベタを作るのが適当かと。買える物は買いますが買えない物は作る。
つわけで、以前試作したオベタの量産も開始しました。
内径φ16mm弱で肉厚3mmの鉄パイプの内径を広げて横っ腹にナット、底部にフラットバーに溶接します。手間のかかる品ですが使用感は良いと思います。
#器具の製作 #ガチ工作
純正オプションは床置きの脚だけですから吊れませんのでダボを装着する金具を作ってありますが、置きと吊りで横付けの金具を付け替えるのはいただけない。ダボを標準としてオベタを付ける使い方が我々にとって普通かなと。かといって、いわゆるオベタでは大きすぎて重すぎて灯体の置き位置も離れてしまってよろしくない。専用のオベタを作るのが適当かと。買える物は買いますが買えない物は作る。
つわけで、以前試作したオベタの量産も開始しました。
内径φ16mm弱で肉厚3mmの鉄パイプの内径を広げて横っ腹にナット、底部にフラットバーに溶接します。手間のかかる品ですが使用感は良いと思います。
#器具の製作 #ガチ工作

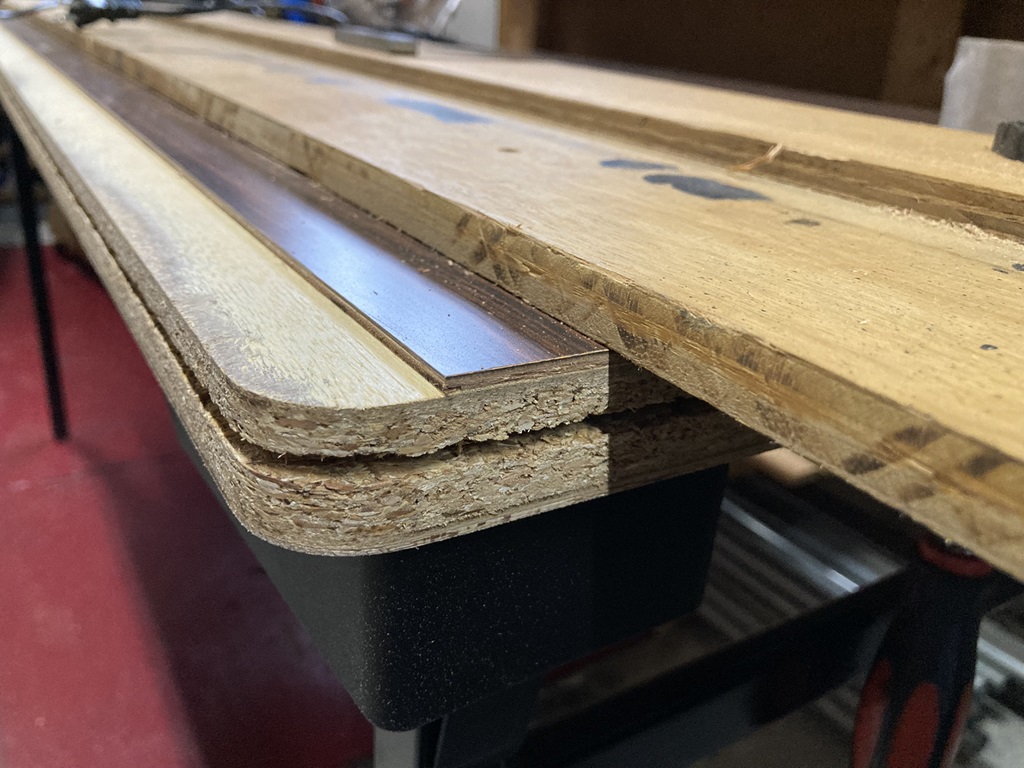

それほど強度を必要としない建具には「ファルカタ合板」を使うことが多いです。
強度はラワン合板に劣りますが、切断が楽でとても軽い素材です。表面硬度が低いですが、塗料の吸いがいいので限界まで希釈したものを染み込ませれば丈夫に仕上がります。
ただ、ウッドショックの余波がまだ残っているのか、ホームセンターでは入手が悪く価格の割りに品質も良いとは言えません。
コメリさんでは手に入りやすいので買ってみましたが、保管が悪いのか品が悪いのか反りが酷い。長くても300mm程度に切ってしまうので影響はありませんが、反りを直せるものなら直したい。
反りは裏表の乾燥の違いつまり水分量のアンバランスで起こりますが、試しに300×150くらいの残材で試したのですが、反りの内側と木口に水を含ませたところ2-3日で直っていました。早速３×６サイズで実験開始。ローラーに水を含ませて反りの内側と木口に水を含ませて放置しています。
本当なら木材を湿気らせるのは避けたいところですが、木工ボンドを塗布するのでいいかなと。
#ガチ工作 #工具や資材
強度はラワン合板に劣りますが、切断が楽でとても軽い素材です。表面硬度が低いですが、塗料の吸いがいいので限界まで希釈したものを染み込ませれば丈夫に仕上がります。
ただ、ウッドショックの余波がまだ残っているのか、ホームセンターでは入手が悪く価格の割りに品質も良いとは言えません。
コメリさんでは手に入りやすいので買ってみましたが、保管が悪いのか品が悪いのか反りが酷い。長くても300mm程度に切ってしまうので影響はありませんが、反りを直せるものなら直したい。
反りは裏表の乾燥の違いつまり水分量のアンバランスで起こりますが、試しに300×150くらいの残材で試したのですが、反りの内側と木口に水を含ませたところ2-3日で直っていました。早速３×６サイズで実験開始。ローラーに水を含ませて反りの内側と木口に水を含ませて放置しています。
本当なら木材を湿気らせるのは避けたいところですが、木工ボンドを塗布するのでいいかなと。
#ガチ工作 #工具や資材
モニタを取り付ける扉機構は出来ました。アルミ板を蝶番で横スイングさせる機構です。蝶番と逆側でアルミ板を受ける機構はこれからですが、モニタを取り付けても強度に不安はありません。受けは３Ｄプリンタでプリントしなければなりませんからもう少し時間がかかります。
３Ｄプリンタは LED-Bar の部品を作るために１ジョブ２２時間を連日連夜やっていますが、今のジョブが終わったら差込みします。他の部品と共に５時間コース。
モノによりますが、最近は思い付いたら描いて即プリントです。３Ｄ-ＣＡＤ に慣れ、追加工のコツがわかるとこれ程便利な物はありません。ここ数週間は休む間もなく働き続ける３Ｄプリンタ様。
ちなみにウチの３Ｄプリンタは案外レアな２色刷り。壊れると作れなくなる物があるのですが、買い替えると現行の２色刷りは30万円。痛い出費というより買えません。壊れる前に１色刷りのプリンタを追加導入した方がいいかな？
#ガチ工作 #３Ｄプリンタ
３Ｄプリンタは LED-Bar の部品を作るために１ジョブ２２時間を連日連夜やっていますが、今のジョブが終わったら差込みします。他の部品と共に５時間コース。
モノによりますが、最近は思い付いたら描いて即プリントです。３Ｄ-ＣＡＤ に慣れ、追加工のコツがわかるとこれ程便利な物はありません。ここ数週間は休む間もなく働き続ける３Ｄプリンタ様。
ちなみにウチの３Ｄプリンタは案外レアな２色刷り。壊れると作れなくなる物があるのですが、買い替えると現行の２色刷りは30万円。痛い出費というより買えません。壊れる前に１色刷りのプリンタを追加導入した方がいいかな？
#ガチ工作 #３Ｄプリンタ
ATX(SFX)電源の汎用化を進めているのは RaspberryPi の開発環境を整えるためです。
ATX電源は一般的な汎用電源に比べ出力に余裕があり、安価な製品も多く、私の場合は手元にジャンク品があるためコスパが良い。ただ、汎用電源化するには何らかの加工をしなければならないのがネック。
今回はリセッタブルヒューズを介してJSTのXHコネクタで取り出せる基板を作りましたが、こういった物はあるようでありません。物凄くニッチな代物となりますが、ATX電源を汎用電源化するグッズがあってもいいような気がします。
数日前、基板が届きましたのでケースの加工をしております。
ホームセンターで入手したトランクケースの中に電源を固定します。いわゆるブリーフケースタイプではなく寸胴な工具箱タイプですが、これの側面に角穴を空けプリントしたパネルを介してSFX電源を固定します。この後はモニタをフタの内側に取り付けますので、形がまとまったら写真を揚げてみます。
箱に標準実装するのは電源とモニタだけです。空きスペースは十分にありますので、ここに開発に必要な用品( RaspberryPi や周辺機器)を仮組みしておくのです。いつ終わるかわからない作業のために占領し続ける場所もありませんし、都度組むのも面倒なので、お店を広げたままの作業机を持ち運びするイメージになればと。
#電子工作 #ガチ工作 #器具の製作
ATX電源は一般的な汎用電源に比べ出力に余裕があり、安価な製品も多く、私の場合は手元にジャンク品があるためコスパが良い。ただ、汎用電源化するには何らかの加工をしなければならないのがネック。
今回はリセッタブルヒューズを介してJSTのXHコネクタで取り出せる基板を作りましたが、こういった物はあるようでありません。物凄くニッチな代物となりますが、ATX電源を汎用電源化するグッズがあってもいいような気がします。
数日前、基板が届きましたのでケースの加工をしております。
ホームセンターで入手したトランクケースの中に電源を固定します。いわゆるブリーフケースタイプではなく寸胴な工具箱タイプですが、これの側面に角穴を空けプリントしたパネルを介してSFX電源を固定します。この後はモニタをフタの内側に取り付けますので、形がまとまったら写真を揚げてみます。
箱に標準実装するのは電源とモニタだけです。空きスペースは十分にありますので、ここに開発に必要な用品( RaspberryPi や周辺機器)を仮組みしておくのです。いつ終わるかわからない作業のために占領し続ける場所もありませんし、都度組むのも面倒なので、お店を広げたままの作業机を持ち運びするイメージになればと。
#電子工作 #ガチ工作 #器具の製作
ATX(SFX)電源を汎用電源化するため、ATXコネクタを調べました。
以下がピンアサイン、規格ケーブル色、特殊ピンの機能です。
現行規格は24ピン、旧規格は20ピンです。カッコ内は20ピンの値。
ピンの並びは長手方向に1～12(10)、PIN1の隣に戻って13(11)～24(20)です。
ATX 24pin Connector Pin Assignment (20pins are in parentheses)
Cable Connector is Molex 5556.
Pcb Connector is Molex 5566.
------------
1 ( 1) +3.3v [Orange]
2 ( 2) +3.3v [Orange]
3 ( 3) GND [Black]
4 ( 4) +5v [Red]
5 ( 5) GND [Black]
6 ( 6) +5v [Red]
7 ( 7) GND [Black]
8 ( 8) PWR_OK [Gray] 起動し出力が安定すると+5vが出力されます。パイロットランプにも使用可。
9 ( 9) +5vSB [Purple] 起動していなくても電源が入力されると+5vが出力されます。パイロットランプにも使用可。
10 (10) +12v [Yellow]
11 +12v [Yellow]
12 +3.3v [Orange]
------------
13 (11) +3.3v [Orange]
14 (12) -12v [Blue]
15 (13) GND [Black]
16 (14) PS_ON [Green] GNDに落とすと起動します。NCにすると停止します。
17 (15) GND [Black]
18 (16) GND [Black]
19 (17) GND [Black]
20 (18) Rererved(-5v) [*NC] 配線されていないことが多い。されていれば-5v。
21 (19) +5v [Red]
22 (20) +5v [Red]
23 +5v [Red]
24 GND [Black]
------------
+3.3v x 4pin
+5v x 5pin
+12v x 2pin
-12v x 1pin
GND x 8pin
------------
他のコネクタも規格ケーブル色は上記と同じです。
+3.3v [Orange]
+5v [Red]
+12v [Yellow]
GND [Black]
※ ケーブルがすべて黒の製品も多い
16ピンをGNDに繋げれば起動しますので、物理スイッチを間に入れれば起動スイッチになります。
簡単な改造とは言えませんが、工作の汎用電源にはATX電源を使うといいような気がします。特にSFXの300w程度の物は小型で安価なマルチ電源と言えます。
参考：ATX/EPS電源のピンアサイン
#ガチ工作 #電子工作
以下がピンアサイン、規格ケーブル色、特殊ピンの機能です。
現行規格は24ピン、旧規格は20ピンです。カッコ内は20ピンの値。
ピンの並びは長手方向に1～12(10)、PIN1の隣に戻って13(11)～24(20)です。
ATX 24pin Connector Pin Assignment (20pins are in parentheses)
Cable Connector is Molex 5556.
Pcb Connector is Molex 5566.
------------
1 ( 1) +3.3v [Orange]
2 ( 2) +3.3v [Orange]
3 ( 3) GND [Black]
4 ( 4) +5v [Red]
5 ( 5) GND [Black]
6 ( 6) +5v [Red]
7 ( 7) GND [Black]
8 ( 8) PWR_OK [Gray] 起動し出力が安定すると+5vが出力されます。パイロットランプにも使用可。
9 ( 9) +5vSB [Purple] 起動していなくても電源が入力されると+5vが出力されます。パイロットランプにも使用可。
10 (10) +12v [Yellow]
11 +12v [Yellow]
12 +3.3v [Orange]
------------
13 (11) +3.3v [Orange]
14 (12) -12v [Blue]
15 (13) GND [Black]
16 (14) PS_ON [Green] GNDに落とすと起動します。NCにすると停止します。
17 (15) GND [Black]
18 (16) GND [Black]
19 (17) GND [Black]
20 (18) Rererved(-5v) [*NC] 配線されていないことが多い。されていれば-5v。
21 (19) +5v [Red]
22 (20) +5v [Red]
23 +5v [Red]
24 GND [Black]
------------
+3.3v x 4pin
+5v x 5pin
+12v x 2pin
-12v x 1pin
GND x 8pin
------------
他のコネクタも規格ケーブル色は上記と同じです。
+3.3v [Orange]
+5v [Red]
+12v [Yellow]
GND [Black]
※ ケーブルがすべて黒の製品も多い
16ピンをGNDに繋げれば起動しますので、物理スイッチを間に入れれば起動スイッチになります。
簡単な改造とは言えませんが、工作の汎用電源にはATX電源を使うといいような気がします。特にSFXの300w程度の物は小型で安価なマルチ電源と言えます。
参考：ATX/EPS電源のピンアサイン
#ガチ工作 #電子工作
今日もホール増員置きダヌキしてました。珍しく旗日にオフだったのですが、結構大掛かりなツアーだったので召喚された次第。
ツアーの皆様は仕事が出来る人ばかりのためタッパまで終わればバラシまでヒマですから調べ物や研究が出来るのです。
そんなワケで、コンソール画面を書く手段を新たに見つけつつ、Art-Netパッチの基本設計や要となる要素を整理し終わりました。机上作業が終わったので次は実機試験です。
VsCodeからSSHでRaspberryPiを触る方法で作業するのですが、この物理環境を今一度整備しましょう。パソコン、卓、node以外の必要な物が固定され配線されたトランク型のラップトップパソコンみたいなモノを作るです。配電盤箱よろしく中に合板を貼り付けてテキトウにビス止め出来るアルミトランクみたいなモノがあればいいでしょうか。これに電源(DC3.3v,5v,12v小型のSFX電源？)、RaspberryPi、モニタ、EtherneHubなどの基本用品と都度の課題で必要なモノを組み付けておくのです。キーボードはワイヤレスなので仕舞う場所だけ？？。ここまでしておけば場所を選ばず作業出来そうです。
#ガチ工作 #器具の製作
ツアーの皆様は仕事が出来る人ばかりのためタッパまで終わればバラシまでヒマですから調べ物や研究が出来るのです。
そんなワケで、コンソール画面を書く手段を新たに見つけつつ、Art-Netパッチの基本設計や要となる要素を整理し終わりました。机上作業が終わったので次は実機試験です。
VsCodeからSSHでRaspberryPiを触る方法で作業するのですが、この物理環境を今一度整備しましょう。パソコン、卓、node以外の必要な物が固定され配線されたトランク型のラップトップパソコンみたいなモノを作るです。配電盤箱よろしく中に合板を貼り付けてテキトウにビス止め出来るアルミトランクみたいなモノがあればいいでしょうか。これに電源(DC3.3v,5v,12v小型のSFX電源？)、RaspberryPi、モニタ、EtherneHubなどの基本用品と都度の課題で必要なモノを組み付けておくのです。キーボードはワイヤレスなので仕舞う場所だけ？？。ここまでしておけば場所を選ばず作業出来そうです。
#ガチ工作 #器具の製作
寝床を仮組みしました。
懸案の丸ナットを使った接合はイイ感じ。３方向からの２×４材がガッチリ接合されています。斜め材無しにここまで固まるなら他にも使えそうです。
諸々組んでしまったので写真が撮れませんが、バラして塗装する際に記念撮影をしましょう。
ただ、少し寸法間違いをしました。敷板を105mmほど短く切ってしまったのですが、やり直すとコストがかかるし材料も勿体ない。機能は満たしていますので余り材で誤魔化すことにします。
自宅の改装課題はまだまだありますが、大物の目途が付いたので一山越えた気分です。
#ガチ工作
懸案の丸ナットを使った接合はイイ感じ。３方向からの２×４材がガッチリ接合されています。斜め材無しにここまで固まるなら他にも使えそうです。
諸々組んでしまったので写真が撮れませんが、バラして塗装する際に記念撮影をしましょう。
ただ、少し寸法間違いをしました。敷板を105mmほど短く切ってしまったのですが、やり直すとコストがかかるし材料も勿体ない。機能は満たしていますので余り材で誤魔化すことにします。
自宅の改装課題はまだまだありますが、大物の目途が付いたので一山越えた気分です。
#ガチ工作
