電装工芸 (admin) 2026年6月2日 火曜日 07:25:54 New! Post No.1272
　客席テーブルで重大なミス。
　伸縮足を作ってもらったのですが、角パイプの角Ｒが合わず差し込めません。テーブルの脚は汎用の角パイプより角が丸いのです。作った脚の角を落とそうと思ったのですが加工が難しいのと肉が落ちすぎて強度に不安があり断念。角パイプはカタログに角Ｒが表記されていないことがほとんどで、買ってみないとわからない傾向にあります。
　穴数が多いために結構な金額だったのでボツはキツイです。

　ですが、ここで終わりにするワケありません。
　テーブル脚の内寸は対面が24.2mm、角Ｒが2.2mmです。手に入りやすい汎用の角パイプで差し込めるのは対面22.0mm角。以前試しに買って合わせましたがガバガバで一度ボツにしたものです。
　ならば隙間を埋めればいいのです。

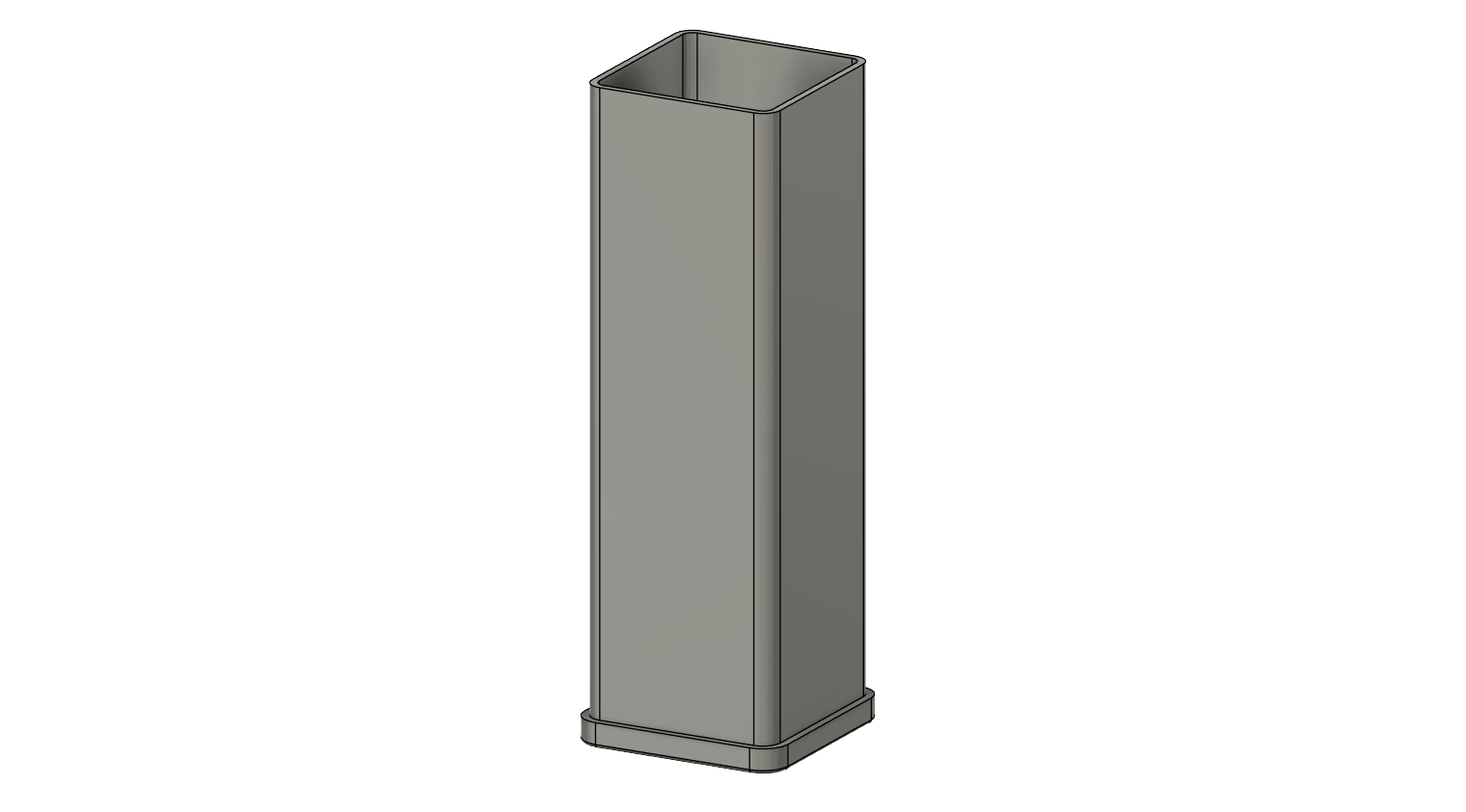

　ここで登場するのは３Ｄプリンタ。壁面が薄いブッシュを作ります。肉厚１mm程度の角パイプ状の代物。以前のプリンタでは作れなかったのですが凄く綺麗に出来ました。新しいプリンタは凄いですね。
　懸念は少しありますが、一応形になったのでこの方向で行けそうです。寸法を調整しながら良いところを探します。

#ガチ工作 #器具の製作
