イントレへのピン揚げですが、こんなん使ったらどうでしょ？
ホイストでもいいのですが作業床より高い位置に吊り点が必要です。天井高によっては入らないこともあります。

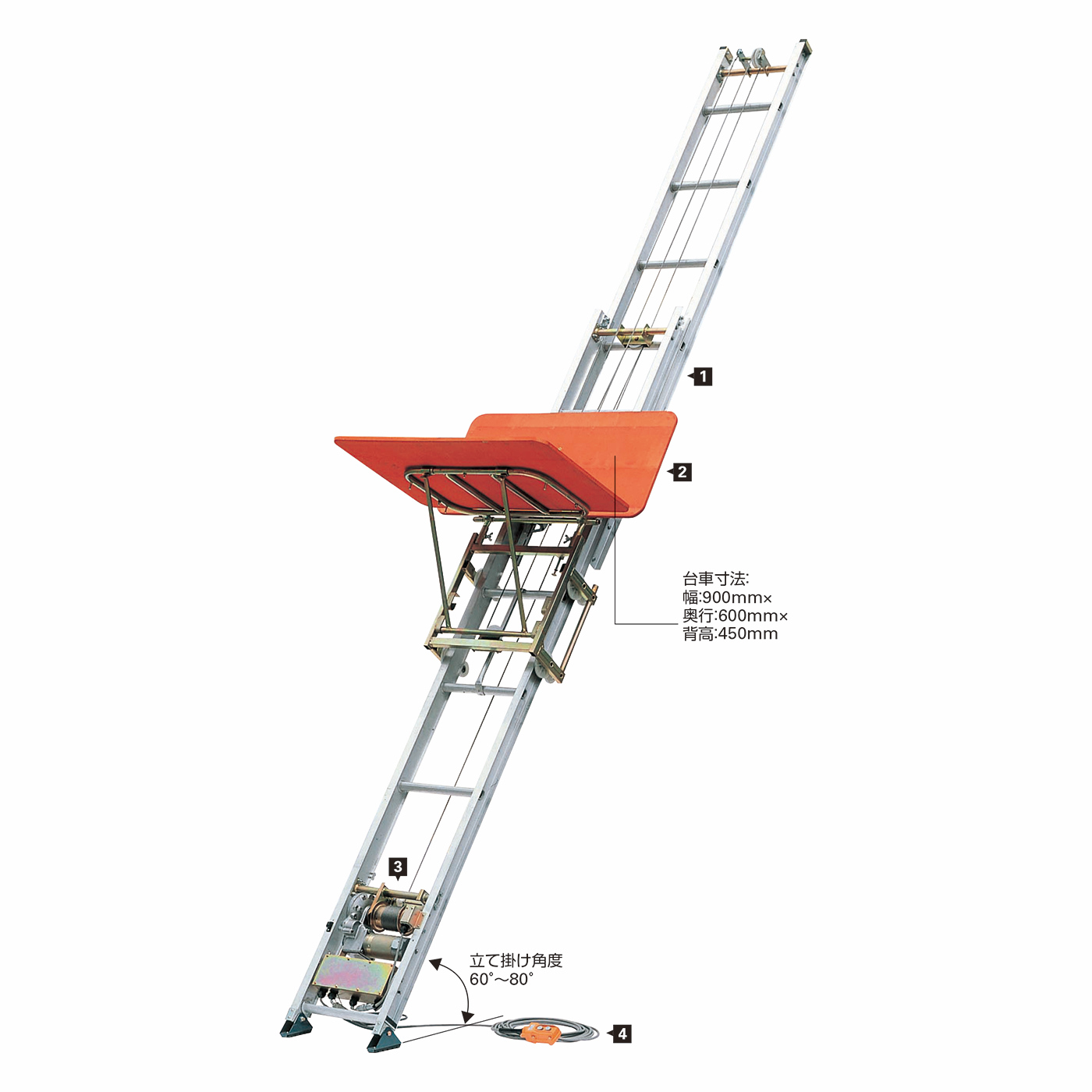

写真は長谷川工業株式会社さんの「マイティスライダー JS480F」です。荷揚力は120kgあり、梯子の長さは3.2～4.8mです。カタログスペックは丁度いい。
購入価格は一歩引くモノがありますが、建機屋さんでもレンタル可能です。
転倒防止や荷扱いなど考えることはありますが、ロープを使って人力揚げするよりはいいかもしれません。
試してみたい。
#舞台装置 #照明器具
ホイストでもいいのですが作業床より高い位置に吊り点が必要です。天井高によっては入らないこともあります。
写真は長谷川工業株式会社さんの「マイティスライダー JS480F」です。荷揚力は120kgあり、梯子の長さは3.2～4.8mです。カタログスペックは丁度いい。
購入価格は一歩引くモノがありますが、建機屋さんでもレンタル可能です。
転倒防止や荷扱いなど考えることはありますが、ロープを使って人力揚げするよりはいいかもしれません。
試してみたい。
#舞台装置 #照明器具
ホテルディナーショーの現地照明です。
ツアーさんと雑談してたのですが、イントレにピン上げはやだよねと。クセノン2kwなので尚更。
今回は道具さんがホイストを付けてくれたので何とかなりましたが、ロープ手上げはどうにかしたい。
そこで思い付いたのが作業床が上がって行くイントレ。知人の工場がチェーンウエイターと商品名を付けた家屋に後付け出来る小型エレベーターを製造販売してましてほぼこのまま使えるんぢゃないかと。
機構にはジップチェーンを使います。2本を噛み合わせると棒になる不思議なチェーン。特徴はストロークに対して機構を薄く作れること。某道具さんのリフトステージでも随分前から使われていますが、これの簡易版と言ってもいいかな？
ピン台ですから揺れては困りますが、床を上げながらレイヤーを組んでいき、最後はレイヤーに床を載せるといったアイデアです。
高さはA2/3段くらいが上限だと思います。
#器具の製作 #舞台装置
ツアーさんと雑談してたのですが、イントレにピン上げはやだよねと。クセノン2kwなので尚更。
今回は道具さんがホイストを付けてくれたので何とかなりましたが、ロープ手上げはどうにかしたい。
そこで思い付いたのが作業床が上がって行くイントレ。知人の工場がチェーンウエイターと商品名を付けた家屋に後付け出来る小型エレベーターを製造販売してましてほぼこのまま使えるんぢゃないかと。
機構にはジップチェーンを使います。2本を噛み合わせると棒になる不思議なチェーン。特徴はストロークに対して機構を薄く作れること。某道具さんのリフトステージでも随分前から使われていますが、これの簡易版と言ってもいいかな？
ピン台ですから揺れては困りますが、床を上げながらレイヤーを組んでいき、最後はレイヤーに床を載せるといったアイデアです。
高さはA2/3段くらいが上限だと思います。
#器具の製作 #舞台装置
丸太の丸椅子

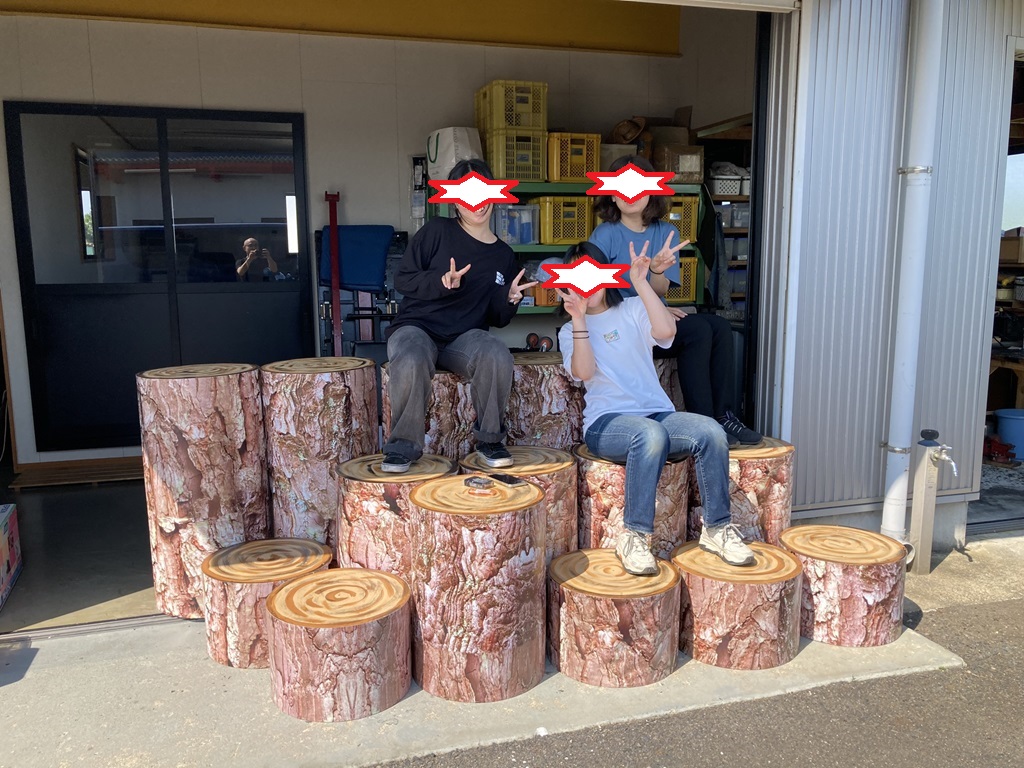

こんなん作りました。
座ってるのは部下娘たち。主催者に見せるのにゴッツイ男どもではサイズ感が伝わりませんので小柄な彼女たちにモデルってもらいました。せっかくの笑顔を隠すのは勿体ないのですがコンプラとか大事。
φ440、高300,600,900です。
平台ってワケにもいかない演出。キャストが乗るし裏に隠れるのでそこそこ丈夫に作ってあります。構造は見えませんが、上面と下面にコンパネの円盤、その間を４本の2x4材で繋いでいます。
木肌の柄はターポリンに印刷してあります。塗る時間が無かったので。
玩具みたいなもんですが現場では好評でした。
２日で作るつもりが３日半かかってしまい予定が崩れて大変でしたとさ。
コンパネの円盤を切り出すのに予想外の時間がかかりました。円盤を切る手段は手にしておきたいので今後も研究です。
今回は円盤治具を使ってトリマーで切り出しましたが刃が持たない。調子よく切れるのは２枚くらいなのでコスパが悪い。ケガいてジグソーもいいのですが、必要な精度を出すには治具が必要。
さて、どうしましょう。
#ガチ工作 #舞台装置
こんなん作りました。
座ってるのは部下娘たち。主催者に見せるのにゴッツイ男どもではサイズ感が伝わりませんので小柄な彼女たちにモデルってもらいました。せっかくの笑顔を隠すのは勿体ないのですがコンプラとか大事。
φ440、高300,600,900です。
平台ってワケにもいかない演出。キャストが乗るし裏に隠れるのでそこそこ丈夫に作ってあります。構造は見えませんが、上面と下面にコンパネの円盤、その間を４本の2x4材で繋いでいます。
木肌の柄はターポリンに印刷してあります。塗る時間が無かったので。
玩具みたいなもんですが現場では好評でした。
２日で作るつもりが３日半かかってしまい予定が崩れて大変でしたとさ。
コンパネの円盤を切り出すのに予想外の時間がかかりました。円盤を切る手段は手にしておきたいので今後も研究です。
今回は円盤治具を使ってトリマーで切り出しましたが刃が持たない。調子よく切れるのは２枚くらいなのでコスパが悪い。ケガいてジグソーもいいのですが、必要な精度を出すには治具が必要。
さて、どうしましょう。
#ガチ工作 #舞台装置
今度は丸椅子を作るハメになりました。
舞台装置として丸太をイメージしたものです。
丸太・・・通常なら芯を作って新聞紙みたいなモノを糊で貼っていくか樹脂を塗りつけて形にしますが、リアル感は不要で完全な円筒でいい代物です。正に丸椅子。
外周の木肌柄は手書きしている時間がないので看板屋さんにステカンやノボリで使う生地に木肌を印刷してもらって取り廻してみます。以前からひな壇のケコミなどに使えないかと思っていた方法を今回試してみます。和物などでグレーケコミを貼るのも飽きてきたので、和柄をケコミに出来ないかと思っていたのです。
その前に、丸椅子を作らねば。
どうしたら安価に簡単に作れましょう。
#ガチ工作 #舞台装置
