No.1276
ケーブル分岐を作ってみました。
国内メーカーさんの分岐(ブンキー)は優秀ですがちょっとお高い。
３Ｄプリンタ製のオニギリの中にケーブルの圧着部を納めたらいいんでないかと。

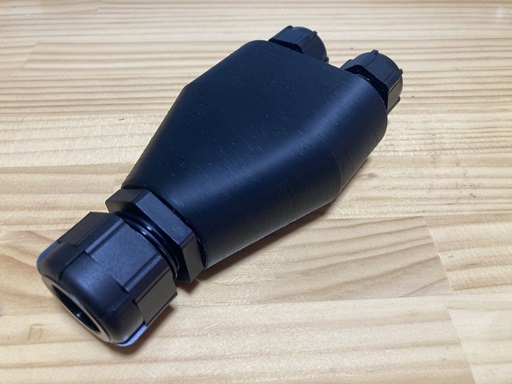

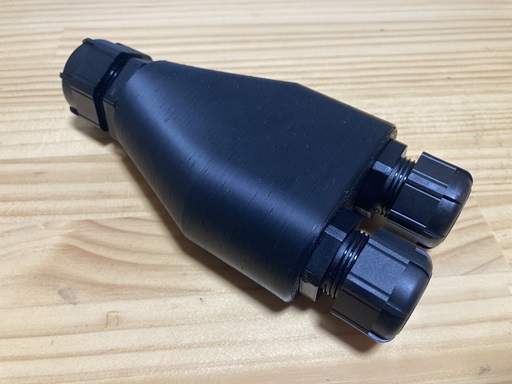

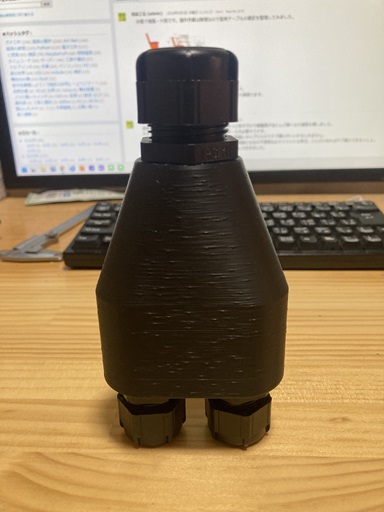

とか思って作ったのがコレ。
3C5.5sqから3C2.0sq(1.25sq)x2へ分岐します。ケーブルグランドを変更すれば他のケーブルにも使えます。部品代は1,000円しません。
人がミッチリ踏んでもビクともしませんので強度は十分でしょう(試したのは60kg以下)。靴のままでいいと言ったのに素足で踏むもんで土踏まずがイテーと部下娘たちは大騒ぎしてましたがwww
電気用品ではなくカバーですから、適切な圧着(ニチフさんのCE-8と指定の圧着工具を使用)がされていれば違法ではないと思われます。適法かと聞かれると自信はありませんけどね。
タカチ工業さんのケーブルグランド(IP67)を使っているので防水に見えますが違います。ジクロロメタンのドブ漬けはしますが、積層の隙間から浸水する可能性があるからです。
追記
落下防止ワイヤーはケーブルグランドの根元に掛けます。
オニギリのどこかにワイヤー通しを作っても強度的に持ちそうにありません。
#ガチ工作 #器具の製作
