2025年10月11日の投稿［2件］

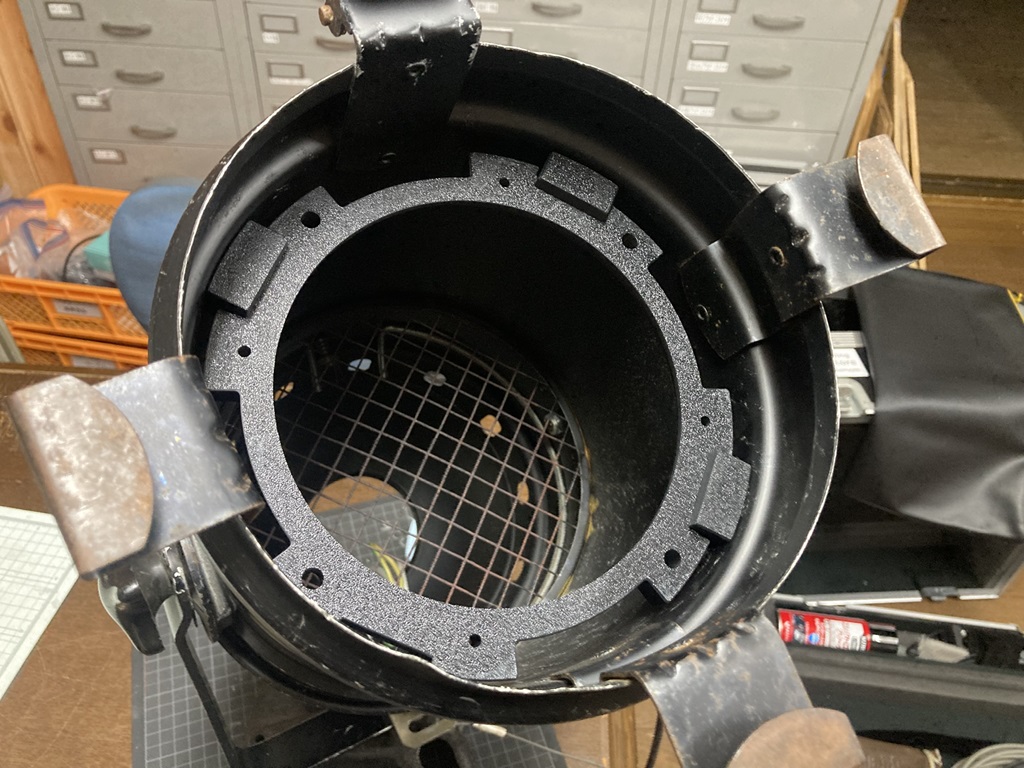

SS 用LEDスポットのレンズを取り付けるマウントの試作品です。
寸法が少し合わないので修正しますがイイ感じです。
今後 PARライトの缶が余っていくのでその再利用を兼ねていますが、必要な部品が納まるでしょうか。
間違っても全天候で使えるようには作りません。いや、作れません。
追記
松村さんのCX-6のレンズを使いたいと思っていますが、使わせてもらえるかはこれからご相談です。
レンズが単品販売としてカタログに掲載されていますが、完成したら最低でも20台くらいは作ると思われる自作スポットライトに使うならご了解を頂かないと気が引けます。
追記のその２
寸法を調整したらピッタリになりました。
#器具の製作
寸法が少し合わないので修正しますがイイ感じです。
今後 PARライトの缶が余っていくのでその再利用を兼ねていますが、必要な部品が納まるでしょうか。
間違っても全天候で使えるようには作りません。いや、作れません。
追記
松村さんのCX-6のレンズを使いたいと思っていますが、使わせてもらえるかはこれからご相談です。
レンズが単品販売としてカタログに掲載されていますが、完成したら最低でも20台くらいは作ると思われる自作スポットライトに使うならご了解を頂かないと気が引けます。
追記のその２
寸法を調整したらピッタリになりました。
#器具の製作
SS 用のLEDスポットを作るためにレンズを固定するマウントを作ってみました。PARライトにはネジを通す穴を空けてレンズマウントを固定します。
レンズは買っていませんが、これがPARライトに確実に固定出来なければ始まりません。レンズを買っても先が無ければ費用が無駄なので。
フォーカスにおいてはLEDを前後に動かします。レンズを動かすと重量もサイズもあるために機構が大掛かりになり全体の重量が増すからです。
レンズマウントが良さそうなら、通常ならシールドビーム球を取り付けるところにも土台を構成し、LEDと制御部の取り付けを考えていきます。
納期はありませんし、使える物を作りたいのでジックリ・確実に進めていきたいです。
新しい３Ｄプリンタはこういった試作でも頼りになります。寸法確認が目的なので肉を減らしてはいますが、φ152mmのレンズを取り付けるマウントのプリントが１時間少々です。ABSが熱に耐えられるかは作ってみないとわかりませんが、もっと耐熱性の高いフィラメントも使えるので形が決まったら温度を計測して材質を検討しましょう。
#器具の製作
レンズは買っていませんが、これがPARライトに確実に固定出来なければ始まりません。レンズを買っても先が無ければ費用が無駄なので。
フォーカスにおいてはLEDを前後に動かします。レンズを動かすと重量もサイズもあるために機構が大掛かりになり全体の重量が増すからです。
レンズマウントが良さそうなら、通常ならシールドビーム球を取り付けるところにも土台を構成し、LEDと制御部の取り付けを考えていきます。
納期はありませんし、使える物を作りたいのでジックリ・確実に進めていきたいです。
新しい３Ｄプリンタはこういった試作でも頼りになります。寸法確認が目的なので肉を減らしてはいますが、φ152mmのレンズを取り付けるマウントのプリントが１時間少々です。ABSが熱に耐えられるかは作ってみないとわかりませんが、もっと耐熱性の高いフィラメントも使えるので形が決まったら温度を計測して材質を検討しましょう。
#器具の製作
