2025年9月22日の投稿［2件］
DMX切り替え機を引き渡しました。
ちょっと一息です。
オーダーしてくれた知人と話をしたのですが、DMXのチャンネル数が増えてきたのでもっと沢山のユニバースを扱いたいとのこと。
ならば Art-Net の切り替え機がイイんぢゃないかと。卓を複数使いそうな現場で使う卓なら Art-Net くらい出すでしょうし。
これなら妄想中の Art-Net パッチの簡易版的に構成するだけです。ソケットで受信した特定のIPアドレスからのパケットをそのまま送り出すだけで、デコード/エンコードもパッチも、よもやディレイも必要ありません。製作する物理回路はほぼ無く、本機能は RaspberryPi １個で完結します。その気になれば３日あれば書けてしまいそうなアプリです。ケース作りは別な話ですけど。
手間暇かかりそうなのは「パケットを中継する送信元IPアドレス(卓)を選択する機能」です。物理的な操作盤を作るのは面倒でコストもかかりますので、操作頻度が少ない装置ですからwifi経由のブラウザ操作でいいでしょう。操作のweb画面と本体アプリにソケット通信するCGIを書くだけです。
追記

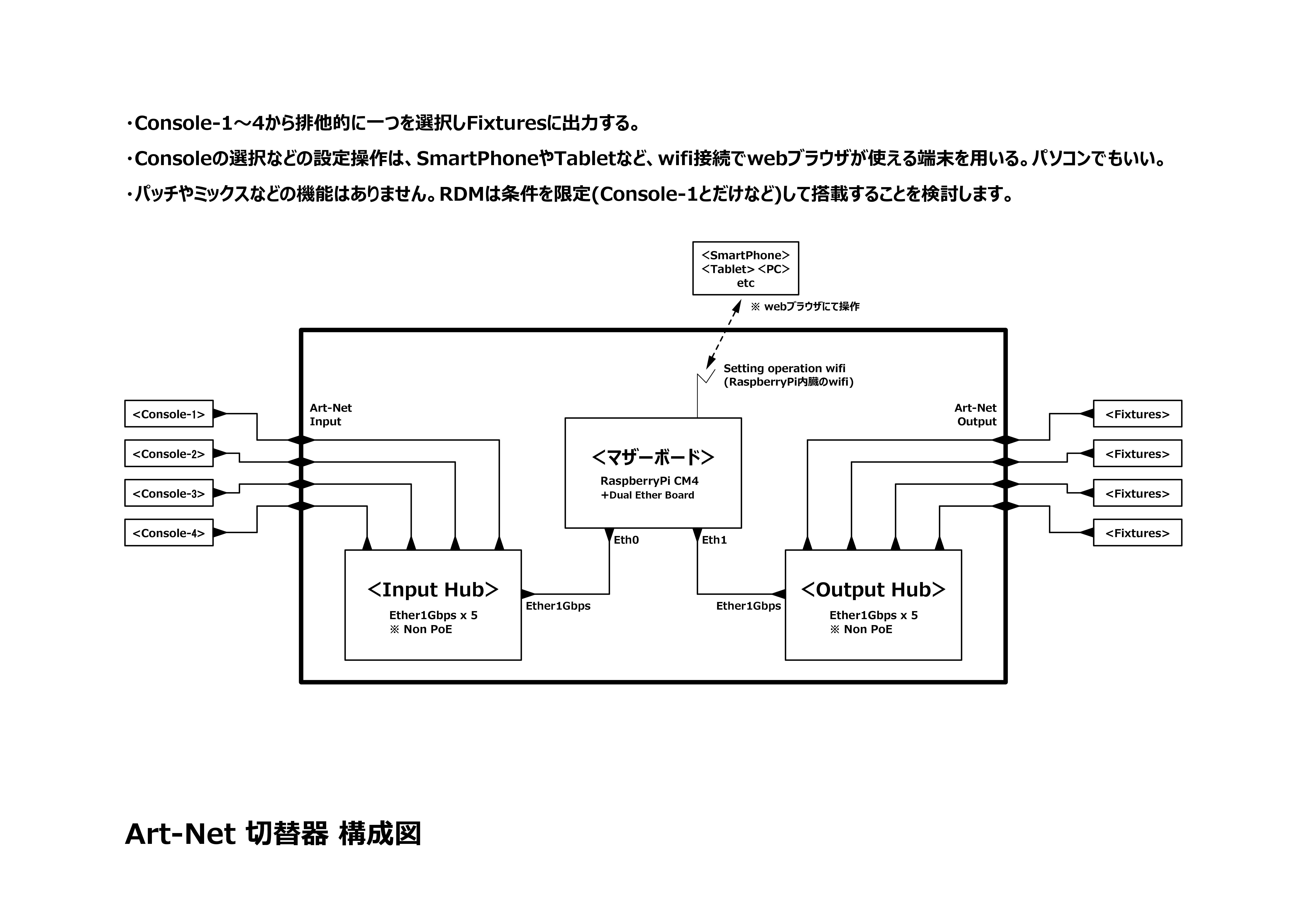

装置の構成図です。
操作盤を物理キーとモニタにすれば Art-Net パッチそのものです。
#器具の製作 #[Art-Net]
ちょっと一息です。
オーダーしてくれた知人と話をしたのですが、DMXのチャンネル数が増えてきたのでもっと沢山のユニバースを扱いたいとのこと。
ならば Art-Net の切り替え機がイイんぢゃないかと。卓を複数使いそうな現場で使う卓なら Art-Net くらい出すでしょうし。
これなら妄想中の Art-Net パッチの簡易版的に構成するだけです。ソケットで受信した特定のIPアドレスからのパケットをそのまま送り出すだけで、デコード/エンコードもパッチも、よもやディレイも必要ありません。製作する物理回路はほぼ無く、本機能は RaspberryPi １個で完結します。その気になれば３日あれば書けてしまいそうなアプリです。ケース作りは別な話ですけど。
手間暇かかりそうなのは「パケットを中継する送信元IPアドレス(卓)を選択する機能」です。物理的な操作盤を作るのは面倒でコストもかかりますので、操作頻度が少ない装置ですからwifi経由のブラウザ操作でいいでしょう。操作のweb画面と本体アプリにソケット通信するCGIを書くだけです。
追記
装置の構成図です。
操作盤を物理キーとモニタにすれば Art-Net パッチそのものです。
#器具の製作 #[Art-Net]
DMX切り替え機が仕上がりました。
ただ、作業途中に不思議なことがありました。
以前正常に動いたファームウェアをマイコンに書き込んだら動かない。あれやこれやとチェックしたのですが、元に戻したら正常に動いた。３時間も堂々巡り。なんでかな？？？
#器具の製作
ただ、作業途中に不思議なことがありました。
以前正常に動いたファームウェアをマイコンに書き込んだら動かない。あれやこれやとチェックしたのですが、元に戻したら正常に動いた。３時間も堂々巡り。なんでかな？？？
#器具の製作
